Оборудование для переработки шин

Переработка шин в крошку

Производим оборудование для переработки шин и изготовления резиновой плитки и резиновой крошки. Отработанные шины не подлежат захоронению на свалках, по закону (Федеральный Закон №89-ФЗ. Ст. 12 п. 8) их необходимо утилизировать. Линии по переработки шин в крошку методом механического измельчения, позволяют получить на выходе резиновую крошку, текстильный корд и металлический корд. Это недорогой, экологически безопасный, быстроокупаемый способ утилизации отходов резины.

Сырье для переработки шин в резиновую крошку

Запас отработанных покрышек пополняется ежедневно за счет частных автомобилистов, шиномонтажных предприятий, спецтехники, транспортных компаний  в связи с необходимостью менять резину. Это восполняемая бесплатная сырьевая база для работы оборудования по переработке шин. А если компания получит лицензию, то за прием автошин на утилизацию можно будет брать деньги и получать дополнительный доход.

Переработка шин и резиновая крошка

Готовая резиновая крошка не теряет уникальных свойств шинной резины, это ценный продукт, востребованный на рынке. Ее применяют для изготовления травмобезопасных резиновых покрытий для детских и спортивных площадок, в дорожном строительстве, нефтяной отрасли, для производства новых изделий из резины – покрышки, автомобильные коврики, подошвы для обуви и т.д.

Оборудование для переработки шин в резиновую крошку ЛПШ

Предлагаем широкий выбор комплектаций оборудования для переработки стандартных легковых автошин, шин с текстилем, зимней шипованой резины, для переработки кгш. Наши линии переработки шин укомплектованы сепараторами для отделения текстиля и металла, что позволяет получить на выходе чистую качественную резиновую крошку.

Основные преимущества оборудования для переработки шин и производства резиновой крошки:

1. Компактные размеры. Оборудование для переработки шин занимает мало места и дает возможность организовать свое дело на небольшой территории, включающей отапливаемый цех для работы оборудования, площадку для хранения старых шин и склады для готовой продукции.

2. Экономичность. Станки, входящие в комплекс оборудования для переработки шин, потребляют мало электроэнергии, что позволяет экономить на энергозатратах, к тому же в качестве сырья используются старые автопокрышки, которые можно получить бесплатно, или организовать сбор за дополнительную плату.

3. Высокая производительность. Линия по переработке шин имеет высокую производительность, поэтому с учетом постоянных поставок утильной резины способна перерабатывать большой объем сырья и давать на выходе большой объем ценного вторичного продукта, который можно продать.

4. Высокая рентабельность. Оборудование для переработки шин с учетом постоянной загрузки быстро окупается и позволяет получать стабильный доход. Готовая продукция ценится и востребована на рынке, поэтому не возникнет проблем с ее реализацией. Процесс переработки шин является безотходным.

5. Экологичность. Механическая переработка старых автопокрышек безопасна для окружающей среды и работников, которые будут работать на станках. Это наиболее безопасный для экологии способ утилизации шин.

Состав оборудования для переработки шин и производства резиновой крошки:

Группа измельчения

  • Станок для удаления бортового кольца (вырезатель посадочного кольца)
  • Станок, обеспечивающий нарезку полос (разрезатель кольца на ленты)
  • Станок, обеспечивающий нарезку заготовок (чипсов) (нарезатель ленты на заготовки)
  • Станок, обеспечивающий отделение металлокорда (выжиматель посадочного кольца)
  • Измельчитель (основной истирающий агрегат вальцы или шредер)

Группа сепарации

  • Магнитный сепаратор (в составе истирающего комплекса). Чистота очистки: 99-99,8%
  • Комплекс пневмо-сепарации, состоящий из пневмо-сепарационной машины, циклона, вентилятора высокого давления, фильтра, системы пневмотранспортировки и пульта управления (воздушный сепаратор)
  • Вибросито грубой очистки (в составе истирающего комплекса)
  • Вибросито тонкой очистки (в составе истирающего комплекса)

Группа транспортеров

  • Ленточный транспортер (транспортер возврата некондиционной крошки)
  • Ковшовый транспортер (транспортер подачи крошки на магнитный сепаратор)
  • Шнековый транспортер (транспортер готовой продукции)

Оборудование имеет Декларацию о соответствии продукции требованиям технических регламентов Таможенного союза ТС N RU Д-RU.ЦС01.В.00176

При монтаже линии на вашем производстве выполним шеф-монтаж. Направим инженерно-технический персонал для запуска и обучения персонала.

Обратите внимание, что производительность линии по производству резиновой плитки рассчитана по входному сырью. т.к. сырье бывает очень разное. Из 1 тонны легковых колес и из 1 тонны грузовых колес получится разный выход крошки.

Комплектации и цены на оборудование для переработки шин в крошку

Станки предварительного измельчения покрышек

Наименование оборудования Мощность двигателя, кВт Цена, руб.
Бортовырезной станок СОБ-01 5,5 448800
Лентонарезной станок СЛР-01 7,5 567600
Чипсонарезный станок СЧР-01 11 633600
Станок для обработки бортовых колец СПБК-01 11 520800
Итого 35 кВт 2170800
Требуемая площадь под линию 35 кв.м
Высота помещения 3 м

Линия ЛПШ-200 малой производительности для переработки шин без текстильного корда

Наименование оборудования Мощность двигателя, кВт Цена, руб.
Бортовырезной станок СОБ-01 5,5 448800
Лентонарезной станок СЛР-01 7,5 567600
Шредер для измельчения резины ШР-01 22(11+11) 1603200
Круговое сито КС-01 1,2 210000
Транспортер с магнитным сепаратором 3м 1,2 192000
Сито вибрационное СВ-01 1,2 264000
Итого 39 кВт 3285600
Требуемая площадь под установку 40 кв.м
Высота помещения 3 м

Комплектации и цены линий для любых типов шин:

Производительность по входящему сырью.

Комплектация 1: Линия ЛПШ-400 производительность до 400 кг/ч

Наименование оборудования Мощность двигателя, кВт Цена, руб.
Бортовырезной станок СОБ-01 5,5 448800
Станок для обработки бортовых колец СПБК-01 11 520800
Лентонарезной станок СЛР-01 7,5 567600
Чипсонарезный станок СЧР-01 7,5 633600
Вальцовый станок СВИ-01 + прямой транспортер (3-4 м) 55+1,2 4564800
Вибростол ВС-01 + транспортер возвратный (5-6 м) + сито вибрационное СВ-01 5,5+0,5-2,2 852000
Сепаратор магнитный СЕМАГ СМ-01 + 2 ковшовых транспортера (1,5 м и 1,5 м) 0,75+1,2+,2 453600
Циклон с вентилятором + фильтр 5,5+1,1 393600
Вибропневмокомплекс ВПСК-01 + ковшовый транспортер (3,5-4 м) 5,5+1,2 600000
Сито вибрационное СВ-01 + ковшовый транспортер (3 м) 1,2+1,2 558000
Электрооборудование   477600
Итого 115 кВт 10070400
Требуемая площадь под установку от 120 кв.м
Высота помещения 4,5 м

Комплектация 2: Линия ЛПШ-600 производительность до 600 кг/ч

Наименование оборудования Мощность двигателя, кВт Цена, руб.
Бортовырезной станок СОБ-01 5,5 448800
Станок для обработки бортовых колец СПБК-01 11 520800
Лентонарезной станок СЛР-01 7,5 567600
Чипсонарезный станок СЧР-01 7,5 633600
Шредер двухвальный для измельчения резины ШР-01 + прямой транспортер (4,5 м) или одновальный 44 (два двигателя по 22) +1,2 или 55 4564800
Роторная дробилка 22 1124400
Вибросепаратор ВС-01+ вытяжка + циклон + фильтр 5,5+2,2+1,1 619200
Сепаратор магнитный СЕМАГ СМ-01 + 2 ковшовых транспортера (3,5 м+3 м) 0,75+1,2+1,2 556800
Вибропневмокомплекс ВПСК-01 + ковшовый транспортер (3,5-4 м) 5,5+1,2 603600
Сито вибрационное СВ-01 + ковшовый транспортер (3 м) 1,2+1,2 558000
Электрооборудование   484800
Итого 130 кВт 10682400
Требуемая площадь под установку от 150 кв.м
Высота помещения 5 м

Комплектация 3: Линия ЛПШ-800 производительность от 800 кг/ч до 1000 кг/ч

Наименование оборудования Мощность двигателя, кВт Цена, руб.
Бортовырезной станок СОБ-01 5,5 448800
Станок для обработки бортовых колец СПБК-01 11 520800
Лентонарезной станок СЛР-01 7,5 567600
Чипсонарезный станок СЧР-01 7,5 633600
Шредер двухвальный для измельчения резины ШР-01 + прямой транспортер (4,5 м) или одновальный 44 (два двигателя по 22)+1,2 или 55 4564800
Вальцовый станок СВИ-01 + прямой транспортер (3-4 м) 55+1,2 6272400
Вибросепаратор ВС-01 +  прямой возвратный транспортер (6 м) 5,5+1,2 436800
Роторная дробилка  + транспортер 22+2,2 1124400
Вибропневмокомплекс ВПСК-01 + вытяжка + циклон + фильтр 5,5+2,2+1,1 819600
Сепаратор магнитный СЕМАГ СМ-01 + 2 ковшовых транспортера (3,5 м+3 м) 0,75+1,2+1,2


556800
Вибростол 1,2+1,2 559200
Электрооборудование   537600
Итого 192 кВт 17042400
Требуемая площадь под установку от 200 кв.м
Высота помещения от 5 м
Дополнительная опция - станок шарошечный для переработки протекторной части покрышки 7 1510800
Дополнительная опция - станок для удаления шипов - 242400

Комплектация 4: Линия ЛПШ-1500 производительность до 1500 кг/ч

Наименование оборудования Мощность двигателя, кВт Цена, руб.
Бортовырезной станок СОБ-01 5,5 448800
Ножницы гидравлические для КГШ ГН-01 37 1131600
Лентонарезной станок СЛР-01 7,5 567600
Чипсонарезный станок СЧР-01 7,5 633600
Станок для обработки бортовых колец СПБК-01 11 520800
Кордовыжиматель КГШ КВ-01 15 816000
Транспортеры для КГШ (2шт.) 1,2+1,2 619200
Шредер двухвальный для измельчения резины ШР-01 + прямой транспортер (4,5 м) или одновальный 44 (два двигателя по 22)+1,2 или 55 4564800
Вальцовый станок истирающий СВИ-01 + прямой транспортер (3-4 м) 55+1,2 6272400
Роторная дробилка 22 1124400
Роторная дробилка 22 1124400
Вибросепаратор ВС-01 + возвратный транспортёр 1,1+2,2 664800
Вибропневмокомплекс ВПСК-01 + вытяжка + циклон + фильтр 5,5+2,2+1,1 819600
Сепаратор магнитный СЕМАГ СМ-01 + 2 ковшовых транспортера (3,5 м+3 м) 0,75+1,2+1,2


556800
Вибросито СВ-01 + ковшовый транспортер (3 м) 1,2+1,2 558000
Электрооборудование   830400
Козловой кран, грузоподъемность 2 т   460800
Итого 260 кВт 21714000
Требуемая площадь под установку от 250 кв.м
Высота помещения от 5 м
Дополнительная опция - станок шарошечный для переработки протекторной части покрышки 7 1510800
Дополнительная опция - станок для удаления шипов   242800

Комплектация 5: для КГШ  производительность до 1500 кг/ч

Наименование оборудования Мощность двигателя, кВт Цена, руб.
Ножницы гидравлические для КГШ ГН-01 55 1552800
Кордовыжиматель КГШ КВ-01 15 1446000
Шредер двухвальный для измельчения резины ШР-01 + прямой транспортер (4,5 м) или одновальный 150 (два двигателя по 75) + 2,2 8280000
Транспортер от шредера (6 м) с магнитным роликом 0,5-2,2 505200
Возвратный транспортер (6,5м) 2,2 249600
Роторная дробилка под фракцию 1-2 мм 22 1124400
Роторная дробилка под фракцию 2-4 мм 22 1124400
Роторная дробилка под фракцию 4-6 мм 22 1124400
Вальцовый станок истирающий СВИ-01 + прямой транспортер (3-4 м) 55+1,2 6272400
Вибросепаратор ВС-01 7,5 436800
Сепаратор магнитный СЕМАГ СМ-01 + два транспортёра 0,75+1,2+1,2 558000
Вибропневмокомплекс ВПСК-01 + вытяжка + циклон + фильтр 5,5+2,2+1,1 1046400
Сито вибрационное СВ-01 + транспортер 1,1 559200
Электрооборудование   786000
Итого 368 кВт 25065600
Требуемая площадь под установку от 200 кв.м
Высота помещения от 5 м
Дополнительная опция - станок шарошечный для переработки протекторной части покрышки 7 1510800
Дополнительная опция - станок для удаления шипов   242400

Оборудование для производства резиновой плитки и резиновых покрытий

Наименование оборудования Цена, руб.
ПГ-12 ПС Гидравлический пресс с нагревом пресс-форм (с одновременной запрессовкой 10 пресс-форм) 1003600
Пресс-формы - плитка 500*500 40 мм (цена за 1 шт.) 57800
Вспомогательное оборудование:
Миксер М-600 (4 кВт, 2 ёмкости, 50 кг) 109200
Миксер М-350 (4 кВт, вертикальная загрузка, 1 ёмкость, 70 кг) 72000

В качестве опции к оборудованию для производства резиновой плитки и покрытий может служить каток КДМ для укладки покрытия на объекте.

При заказе станков по отдельности стоимость увеличивается на 15%.

Ремонтируем валки и восстанавливаем растирающие шредера линий любых производителей.

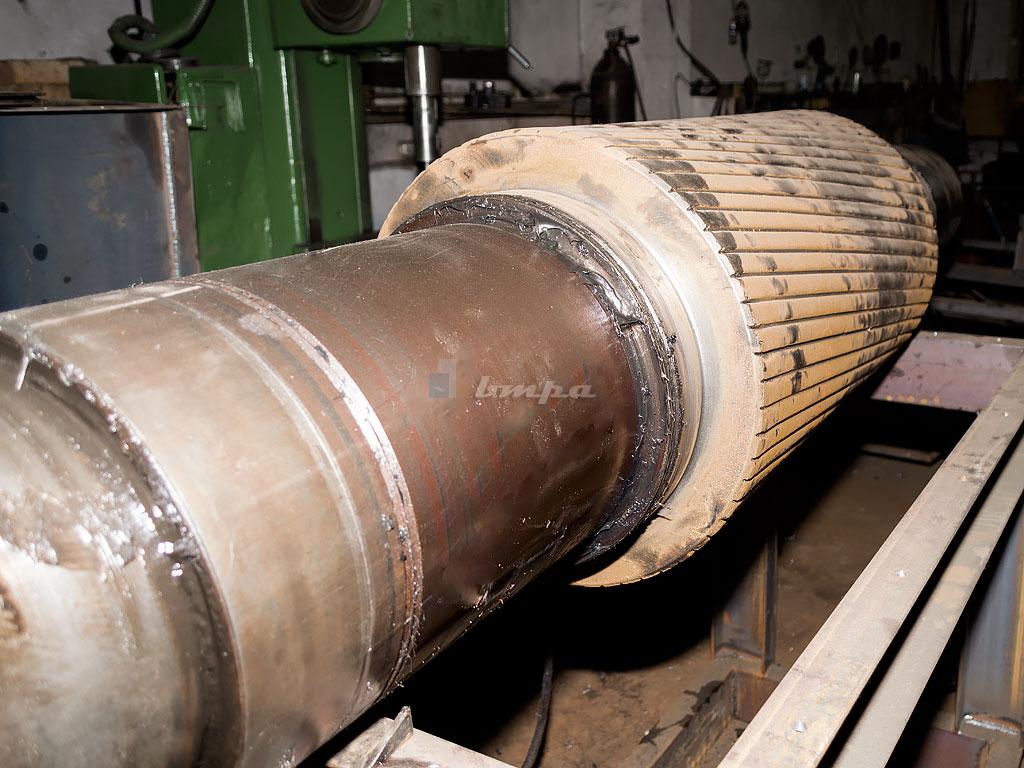

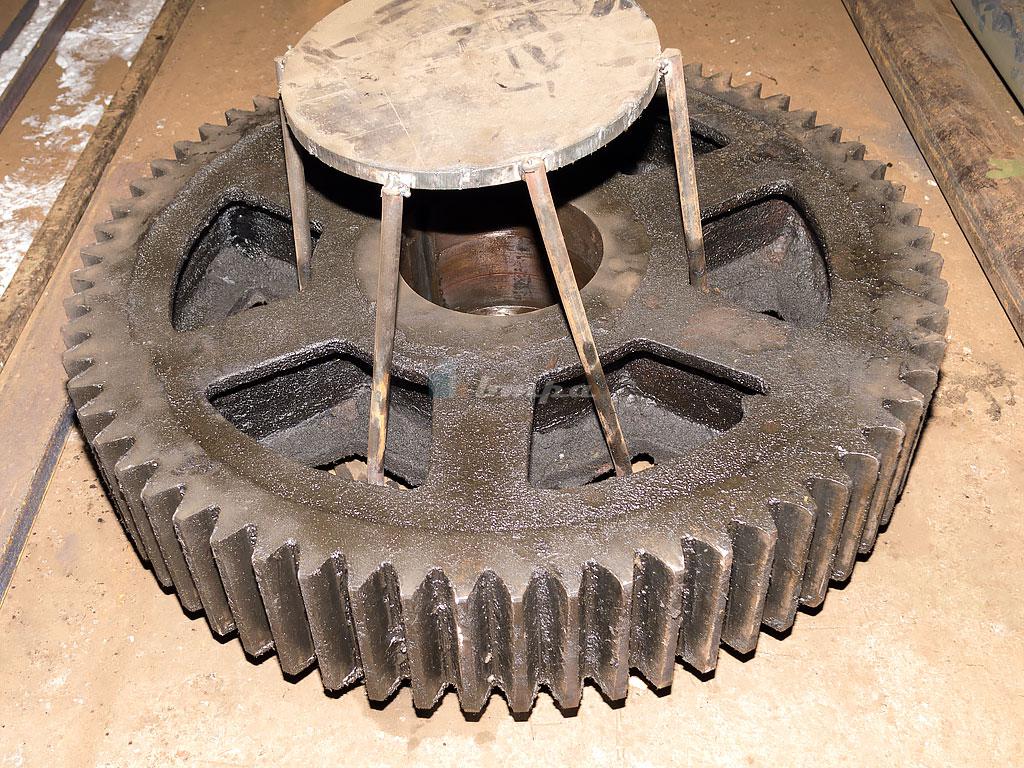

Шестерня привода ведущего валаРастирающие валки на восстановленииЧертеж вала истирающих валков

Видео работы минизавода по переработке автомобильных шин

Цены оборудования по переработке шин в резиновую крошку ЛПШ

Актуальная цена на оборудование в прайс-листе.

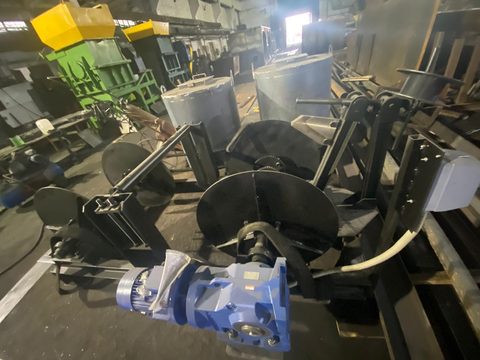

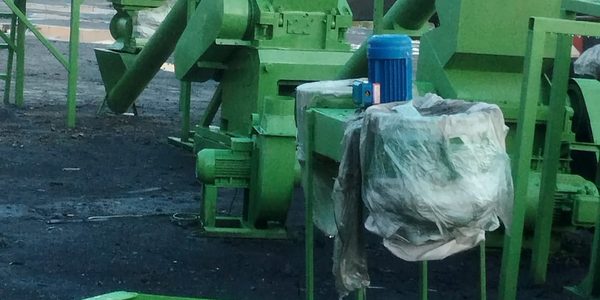

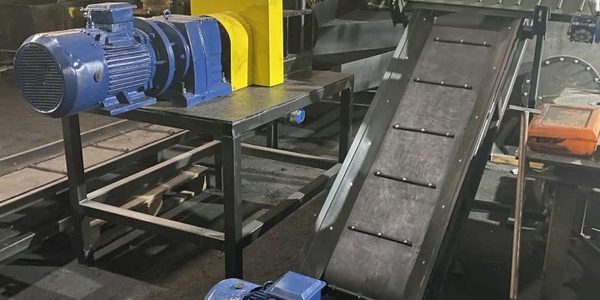

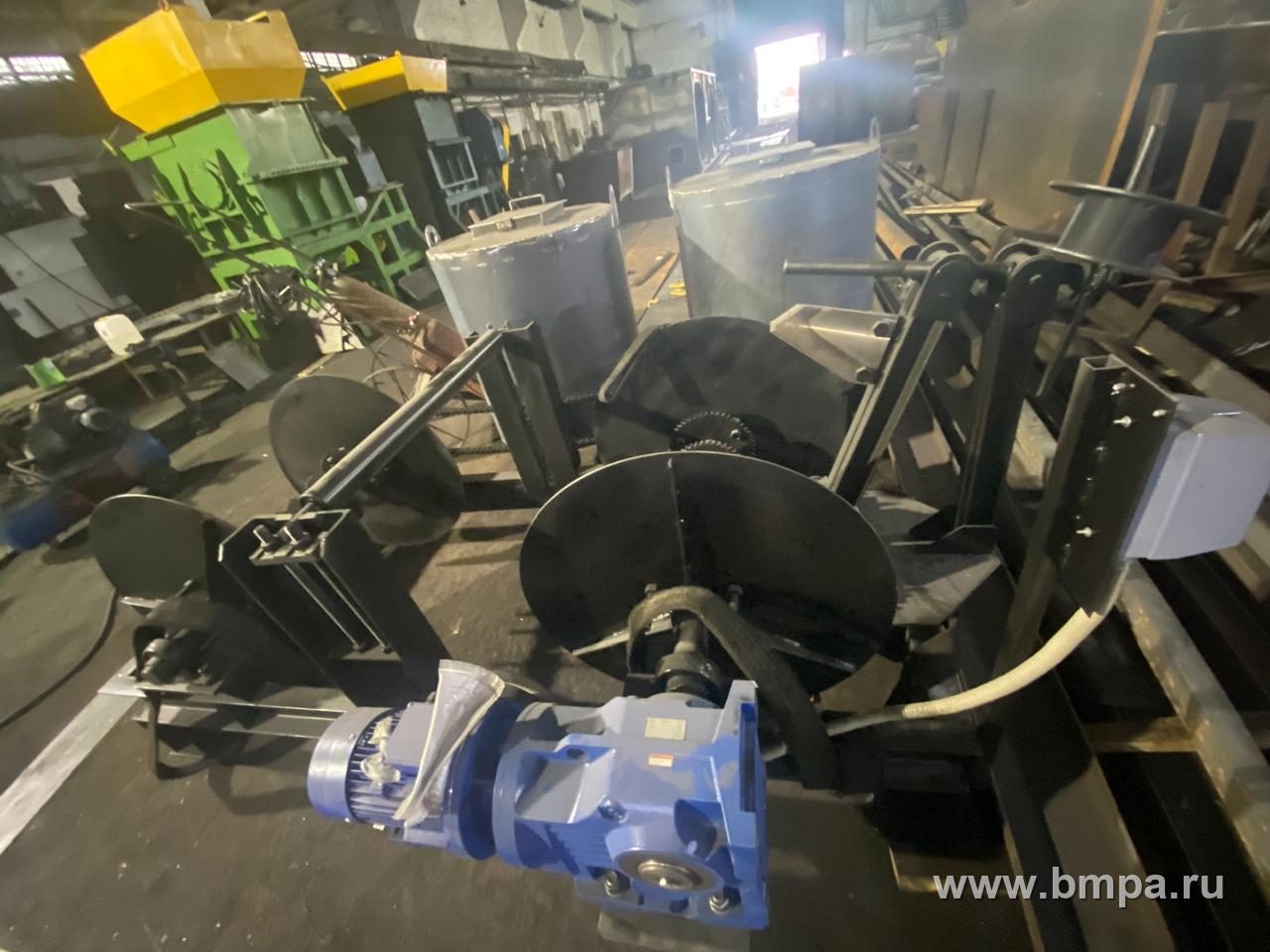

Цех производства резиновой крошки Работающая линия по производству резиновой крошки Линия по переработке автомобильных шин Станок для вырезки боковых колец автомобильных шин для переработки в резиновую крошку Станок для нарезки шин на ленты для дальнейшего растирания в крошку Участок сортировки резиновой крошки линии по переработке шин Производство линий по переработке автомобильных шин в резиновую крошку Участок сортировки резиновой крошки по фракциии Изготовление линий по производству резиновой крошки Часть комплекса для поизводства резиновой крошки Сборки и обкатка линии по производству резиновой крошки Истирающие вальцы на линии по переработке автомобильных шин Чипсорез для линии по переработке автомобильных шин Станок для истирания бортовых колец Станок для нарезки резиновой ленты на чипсы
